CYRB-C 變壓器繞組變形測試儀

點擊:762

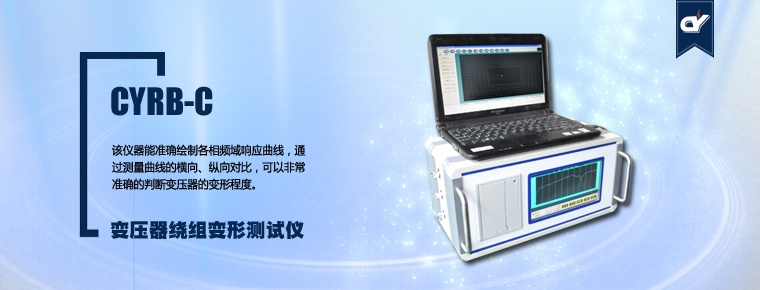

CYRB-C 變壓器繞組變形測試儀

產品概述

  • 變壓器設計制造完成后,其內部結構和各項參數(Ci,Li, Ri)都固定了,因此每個線圈的頻域響應也隨之確定,正常繞組的變壓器,其三相頻域響應曲線應該相差不大;
  • 當變壓器在試驗過程中出現匝間、相間短路,在運行中出現短路或其他故障因電磁拉力造成線圈移位,在運輸過程中發送碰撞造成線圈相對移位,這些因素都會使變壓器分布參數發生變化,其頻域響應也發生變化,根據頻域響應曲線即可判斷變壓器的變形程度;
  • 基于以上思想和先進的測量技術,本公司設計了變壓器繞組變形測試儀,該儀器能準確繪制各相頻域響應曲線,通過測量曲線的橫向、縱向?qū)Ρ?,可以非常?zhǔn)確的判斷變壓器的變形程度。
  • 本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

主要功能特點

  • 采用先進的DDS掃頻技術;
  • 采用高速,高集成化微處理器設計;
  • 雙通道16位AD采樣;
  • 自帶高亮度7寸彩色觸摸屏,亮度可調;
  • 自帶熱敏打印機,可隨時打印數據,打印濃度可調;
  • 最大可以保存120組測量數據,可隨時查閱數據或上傳至PC機;
  • 有強大的上位機軟件,支持上傳數據、聯機測試、分析、打印和生成word文檔;
  • 采用USB2.0接口;
  • 主機尺寸:31cmX15cmX15cm;
  • 主機重量: 4.0KG。
  • 工作電源:AC220V±10%,(50±1)HZ ;
  • 工作環境:-10℃~50℃ 濕度<90% 無結露。

主要技術參數

  • 設置兩種不同的掃描方式:線性掃描,分段掃描;
線性掃描:
  • 0.5KHZ-1MHZ 分辨率0.5KHZ 2000掃描點
分段掃描:
  • 50HZ-100HZ 分辨率 2HZ 25 點
  • 100HZ-1KHZ 分辨率 20HZ 45 點
  • 1KHZ -10KHZ 分辨率 50HZ 180點
  • 10KHZ-100KHZ 分辨率 0.2KHZ 450點
  • 100KHZ – 500KHZ 分辨率 0.5KHZ 800點
  • 500KHZ – 1000KHZ 分辨率 1KHZ 500點
  • 幅值測量范圍:(-100dB) - (+20dB)
  • 幅值測量精度:0.1dB;
  • 掃描頻率精度:小于0.01%;
  • 信號輸入阻抗:大于1M Ω;
  • 信號輸出阻抗:50 Ω;
  • 同相測試重復率:99.5%;
