產品概述

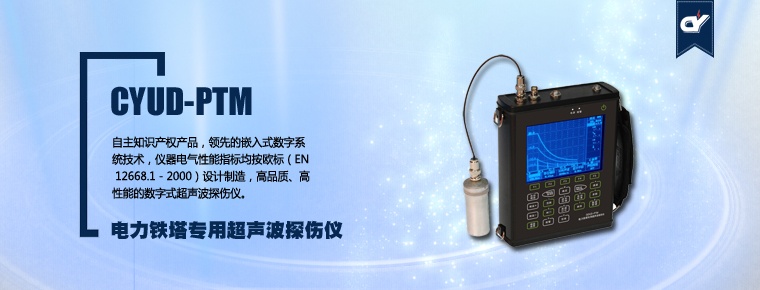

本產品屬于超聲導波檢測領域中的一種針對電力鐵塔角鋼的超聲導波檢測方法，主要技術特點是：選擇超聲波探傷儀及超聲導波探頭，選擇對比試塊并在對比試塊上制作一人工缺陷槽，通過對比試塊制作距離－波幅曲線，在被檢測角鋼表面打磨出一平整的探頭移動區域并涂抹耦合劑，使用超聲導波探頭沿該探頭移動區域橫向移動進行掃查，根據回波信號幅度與距離－波幅曲線的關系，判斷被測角鋼是否合格。 CYUD-PTM型電力鐵塔專用超聲波探傷儀是小型化的便攜式超聲波探傷儀器，特別適用于材料缺陷的評估和定位、壁厚測量等，適合各種大型工件和高分辨率測量的要求。本產品用于電力鐵塔角鋼的無損檢測時，具有簡單、快速、安全可靠的特點，對于保證電力鐵塔和輸電線路的安全穩定運行有著重大的意義。

產品特點

• 自主知識產權產品，領先的嵌入式數字系統技術，儀器電氣性能指標均按歐標（EN 12668.1 - 2000）設計制造，高品質、高性能的數字式超聲波探傷儀。
• 具有高亮度、高清晰度的真彩大屏幕TFT顯示器，顯著增強的人機界面效果。
• 先進安全的鋰聚合電池以及電源管理技術，自動告警和保護。可設置自動待機屏保，使設備更節能、更長效，保證探傷工作持續、高效。
• 集合智能化、強大處理功能為一體的應用軟件，直讀式用戶界面和操作方式，或數碼旋鈕一鍵式操作模式?？旖莸乃娂人玫闹庇^效果，充分體現數字儀器功能和魅力。
• 大容量的探傷參數預置通道，方便用戶針對不同檢測對象的操作。強大的數據存儲及靜態分析能力，加上實時探傷日期、時間的同步時鐘跟蹤記錄功能，使探傷更輕松。
• 可變寬度的方波脈沖發生器，以及可變電壓發射器，因而具有可變的發射功率。多級阻尼設置，使得探頭與儀器的匹配最佳。
• 具有良好的放大器特性和頻帶特性。放大器精度0.1dB，寬頻和窄頻工作模式，實測探頭頻率，供使用者檢測不同材料時候提供更好的檢測效果。
• 具有遠至10米的檢測范圍和強大的信號分辨能力，而且具有最小0.1mm的連續可調量程。選擇合適的量程和相應的探頭可獲得很好的近場分辨力。
• 具有優異的高速硬件實時處理和優化設計的脈沖重復頻率的控制功能，以滿足針對不同晶粒和檢測距離時候達到最佳的效果，回波顯示動態效果優異，無滯后現象。
• 智能化的自動校準模式，及靈活的調校設置功能，使用戶能更快捷、準確、靈活地校準探頭和儀器，極大簡化了用戶操作的復雜度和流程。
• 具有距離-波幅（DAC）曲線功能，程控聲光報警控制。
• 具有高速USB接口，可以方便地和計算機通信，支持電腦管理處理功能及在線編程。
• 采用德國工藝的輕質合金手持式外殼，美觀經典，滿足IP65防護等級。外形輕巧超薄，便于攜帶操持，尤其能適應于惡劣的工業環境，且抗環境干擾（電磁輻射）能力強，適宜高空作業操作。

產品參數

a、發射 / 接收

發射電壓	尖 /600V
采樣頻率	100MHz （最高）
脈沖重復頻率	60Hz
阻抗匹配	50 Ω /500 Ω
工作模式	自發自收 / 單發單收 / 穿透
分辨力	≥ 36dB （ 5N14 ）
平均電噪聲

b 、 放大 / 檢波

靈敏度余量	≥ 60dB （ 200mm 深，Φ 2 平底孔）
增益	0 ～ 110dB ；步進 0dB/0.1dB/1dB/2dB/6dB 可選
放大器精度	± 1dB/12dB
垂直線性誤差	≤ 3 ％
自動增益	10 ％～ 90 ％
動態范圍	≥ 35dB

c 、  時基

檢測范圍	10 ～ 6000mm ； 0.1 、 1 以及 10mm 步進自動設置
水平線性誤差	≤ 0.1 ％
聲速	1000 ～ 16000m/s ，步進為 1m/s
零位偏移 （探頭延遲）	0 ～ 500.0us
顯示平移	0 ～ 1000.0mm ； 0.1 、 1mm 步進自動設置

d 、 信號處理

信號抑制	0 ～ 90 ％；線性
檢測閘門 （ 1 個）	起點 / 寬度 / 高度連續可調
	閘門內信號正 / 負觸發報警
	輸出（聲光報警）控制
	閘門內信號測量點選擇

測量模式	聲程 - 水平距離 - 深度實時計算顯示
	TOF （飛行時間）測量實時計算顯示
	聲程折射關系動態顯示
	靜態讀數測量計算
	可選參考定量、定位

e 、 曲線

DAC 曲線	距離 - 波幅曲線（ DAC ）， 2 ～ 10 個參考點
	4 條附加可修正 dB 曲線

f 、 探傷功能

參數通道	20 組
存儲管理	500 幅回波信號
顯示凍結	全凍結 / 參考凍結
包絡曲線	峰值包絡記錄顯示
實時時鐘	日期 / 時間跟蹤，標準時鐘計時
外設接口	高速 USB 接口，支持計算機通訊、管理

g 、 顯示

顯示器	高亮、真彩 TFT 顯示器、 5.7 英寸
顯示頻率	NTSC 制式（ 60Hz ）

h 、 結構 / 環境

電池	鋰聚合電池，工作時間≥ 10 小時
主機尺寸 / 重量	210mmx165mmx50mm ； 1.8kg （含電池）
環境溫度	-5 ℃～ 60 ℃
相對濕度	20 ～ 90 ％  RH
